여러 기계들의 연결고리가 되어주는 볼트 탄생 과정



안녕하세요. IBK기업은행입니다!

생생한 K-제조 공장의 공정을 한눈에!
IBK기업은행 팩토리 유니버스 1화가 공개됐습니다😘

팩토리 유니버스 1화의 주인공은
국내 최초 스테인리스 육각볼트 개발 및 한국산업규격(KS)인증을 받고
조선, 자동차, 플랜트, 건축, 기계전자 등
산업 곳곳에서 사용되는 볼트와 너트를 제작하는

볼트와 너트 제작 업계의 선두주자
 [신진화스너공업(주)]입니다😎

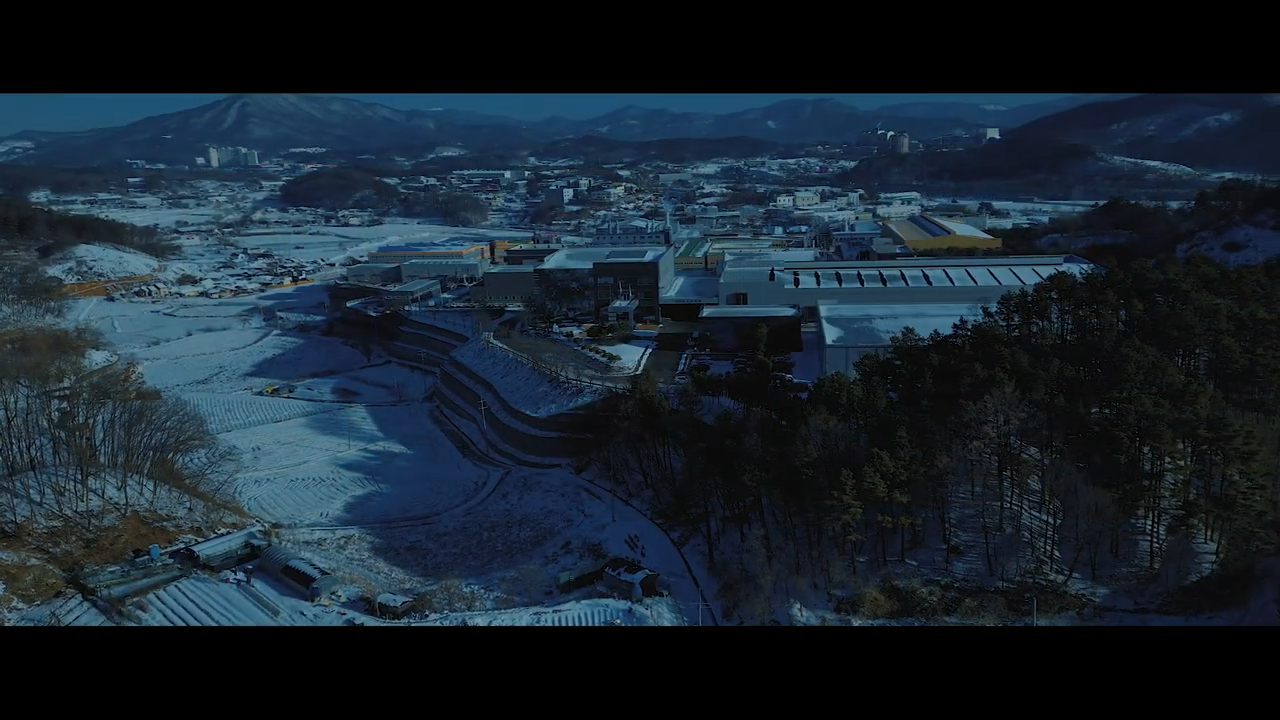

1969년 신진공업사로 설립한 신진화스너공업(주)는
국내 산업용 화스너 제조 전문기업으로
끊임없는 기술개발과 품질향상에 대한 노력을 바탕으로 성장하며
국내외 인증을 받은 최고 품질의 볼트와 너트를 제작하는 국내 기업입니다.

출처 : 신진화스너공업(주)

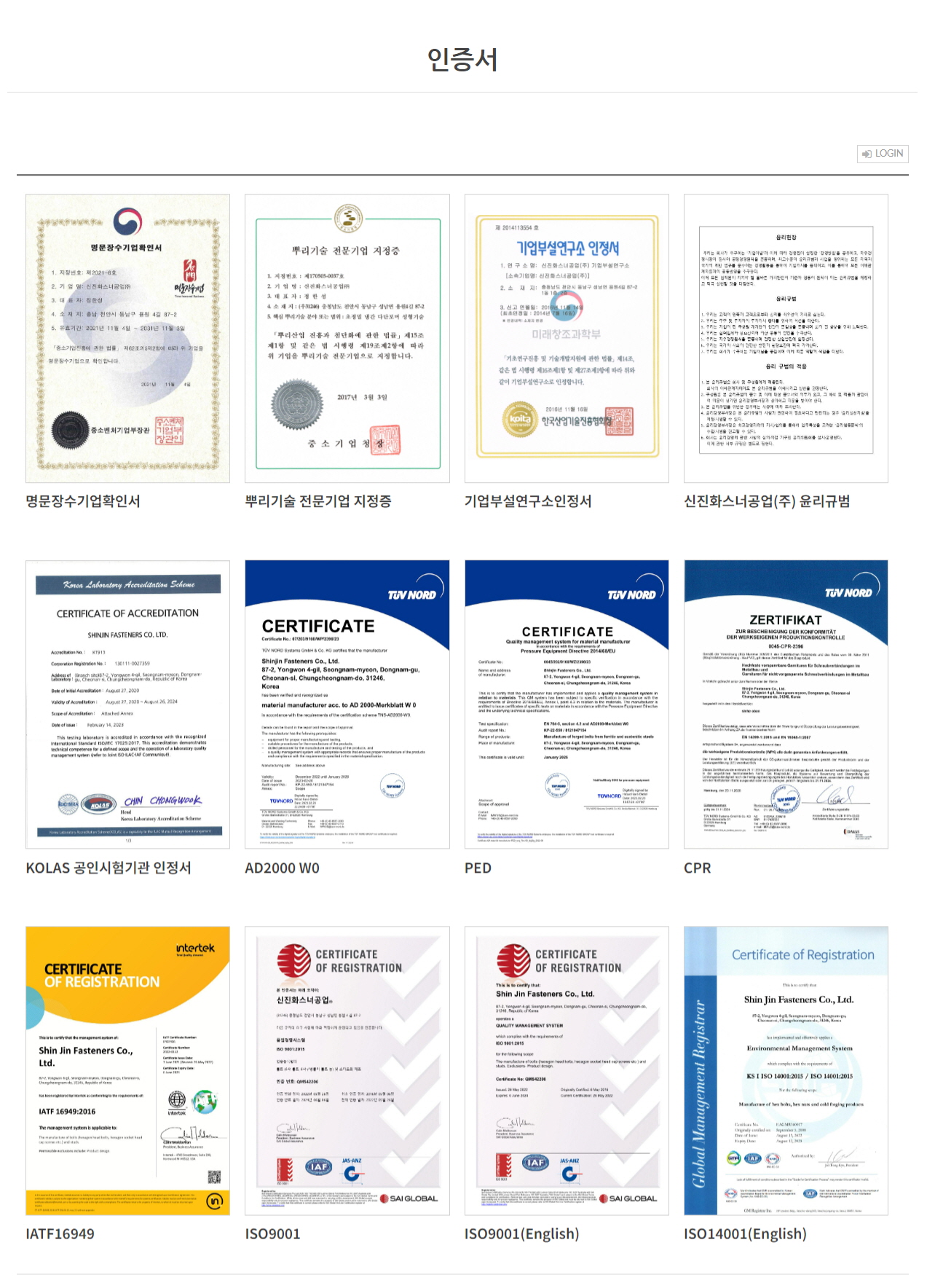

3만 개가 넘는 볼트의 종류와 16개에 이르는 국내외 인증까지,
다양한 특수 산업군에서 사용되는 볼트와 너트를 맡아 제작하는 만큼

신진화스너공업(주)는 전문가로서의 책임감을 가지고
최고의 품질, 최저의 가격, 빠르고 정확한 납기를 통해
국내외 기업과 오랜 시간 협업 관계를 이뤄오고 있는데요.

또한 뛰어난 기술력을 뒷받침하는
세밀하고 전문적인 설비를 통해
100t 하중을 견딜 수 있는 최고 품질을 갖춘
볼트와 너트를 제작하고 있습니다.

볼트, 너트는 [제련-단조-전조-검사-포장-적재 및 출고]
여섯 단계를 거쳐 제작되는데요.

신진화스너공업(주)의 제품 생산 과정을
하나씩 살펴보러 가볼까요?👀





볼트, 너트 만드는 과정

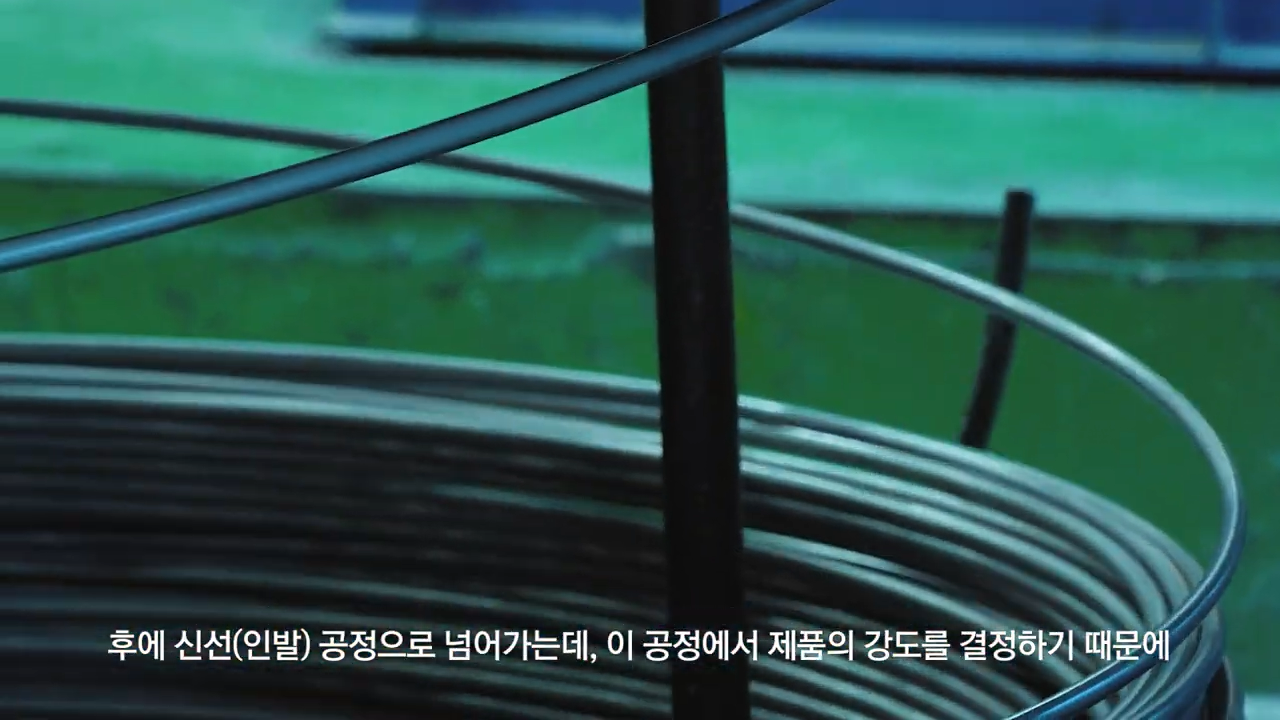

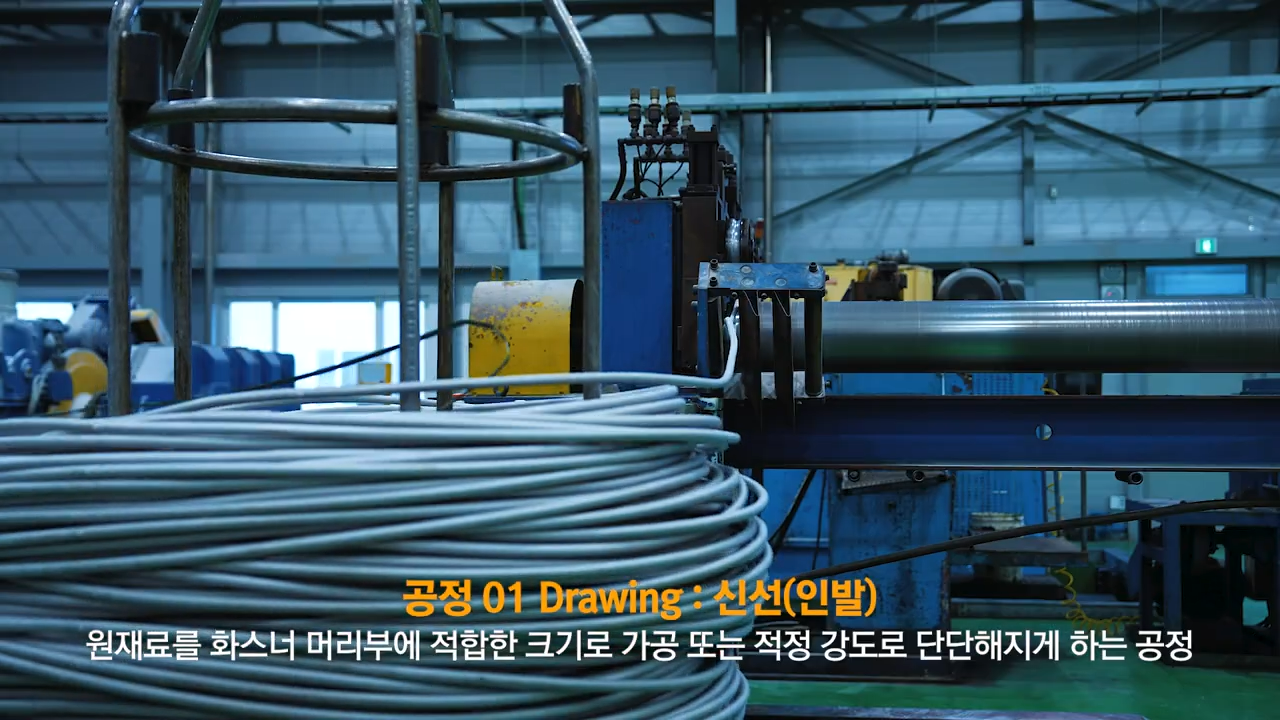

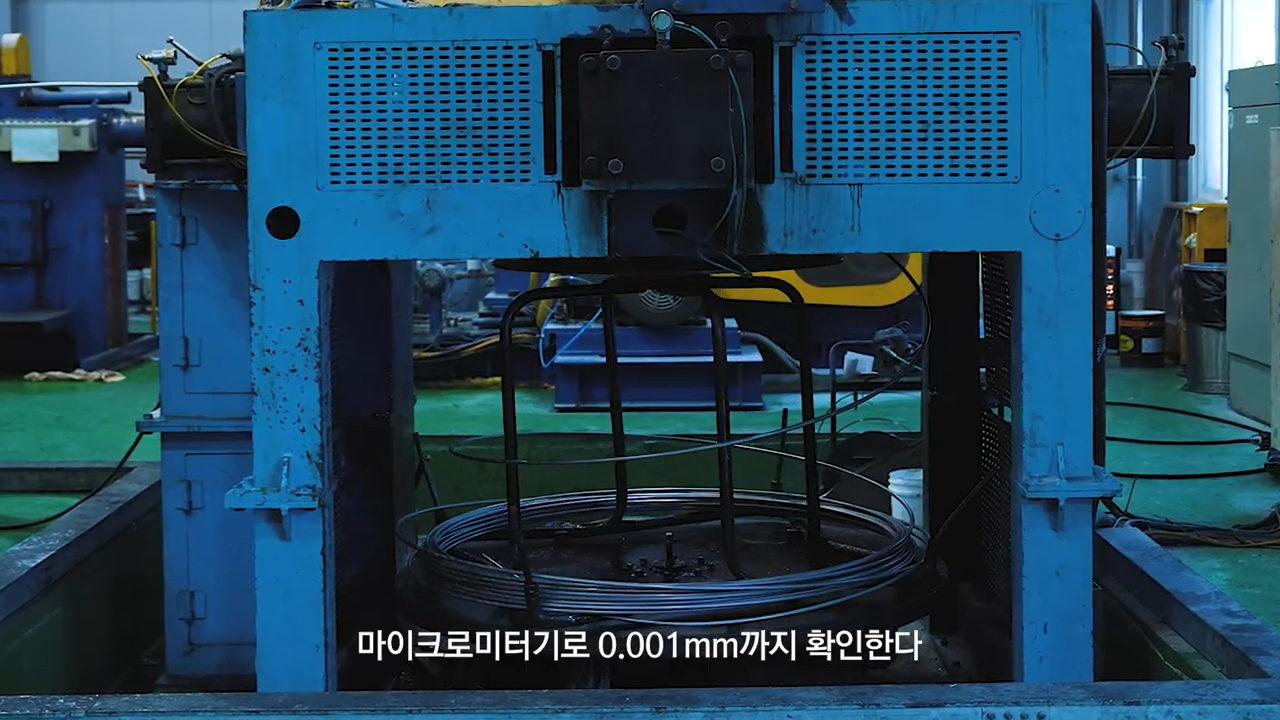

1. 신선(인발, Drawing)

제일 먼저 볼트와 너트 제작에 필요한
금속을 분리, 추출하는 작업이 필요합니다.

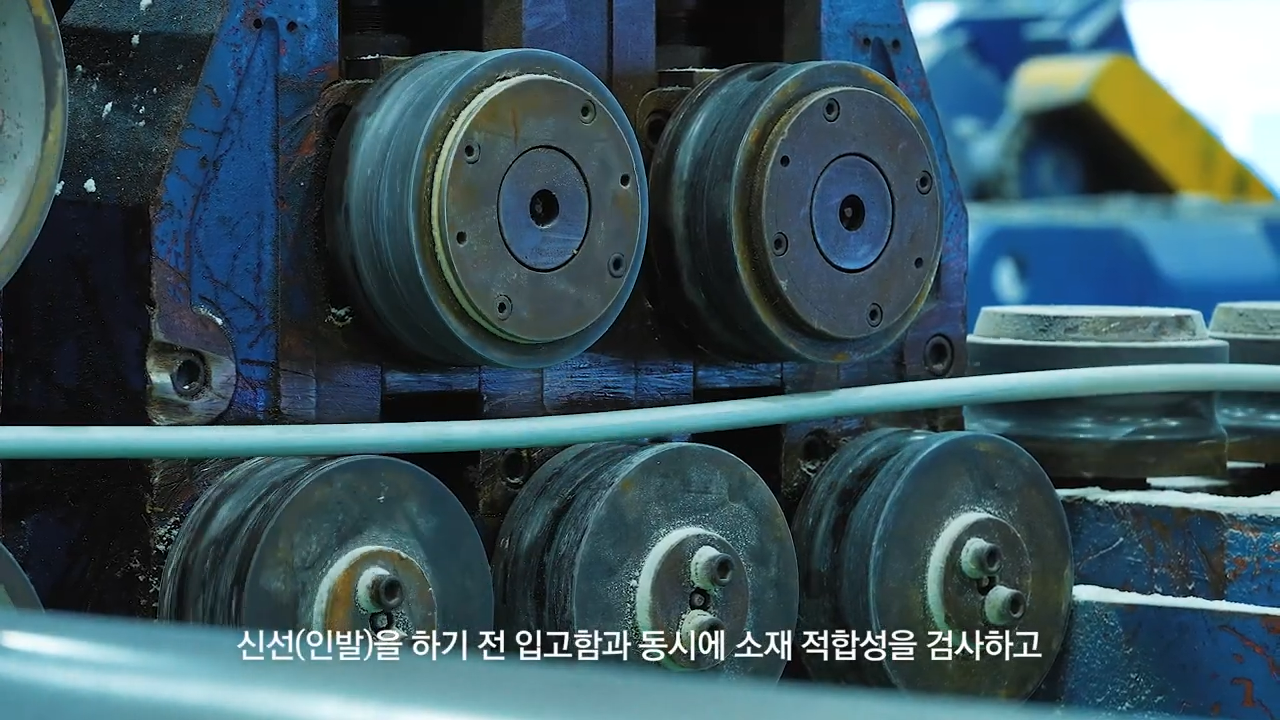

납품받은 소재의 성분, 경도 등 제조 적합성 검사하고,

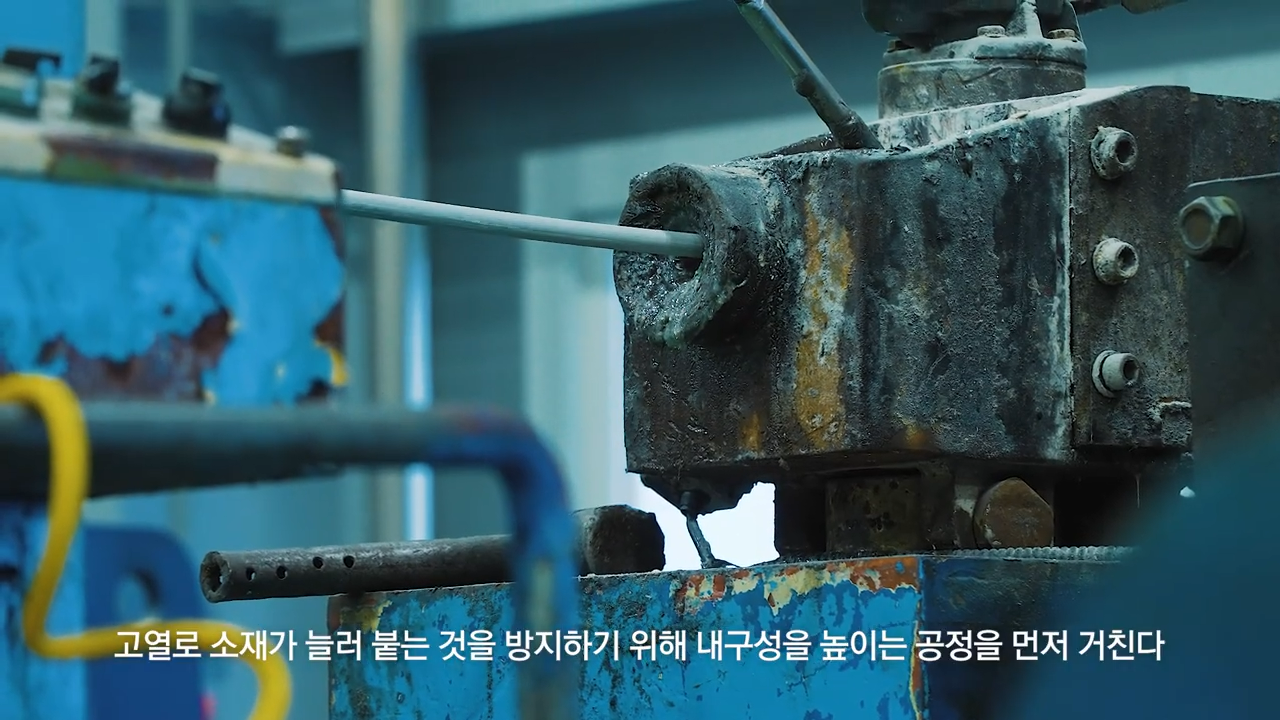

제조 중 파손을 방지하기 위해 얇은 윤활막을 입히는 피막 과정을 거친 코일을
제조 규격에 맞게 압축하여 뽑아내는 과정인데요.

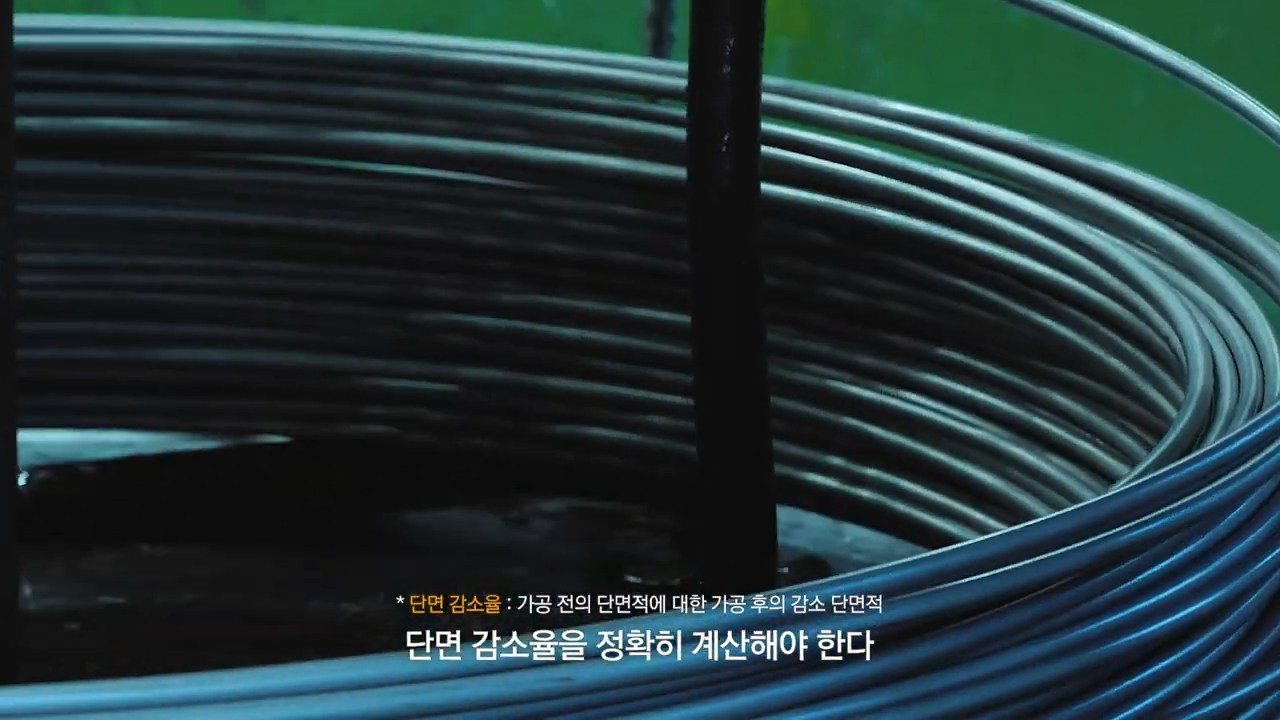

정확한 소재 규격 확인을 위해
단면 감소율의 정확한 계산과
마이크로 미터기를 통한 확인 작업으로
0.001mm의 오차도 없는
정밀한 제련 과정이 이루어집니다.

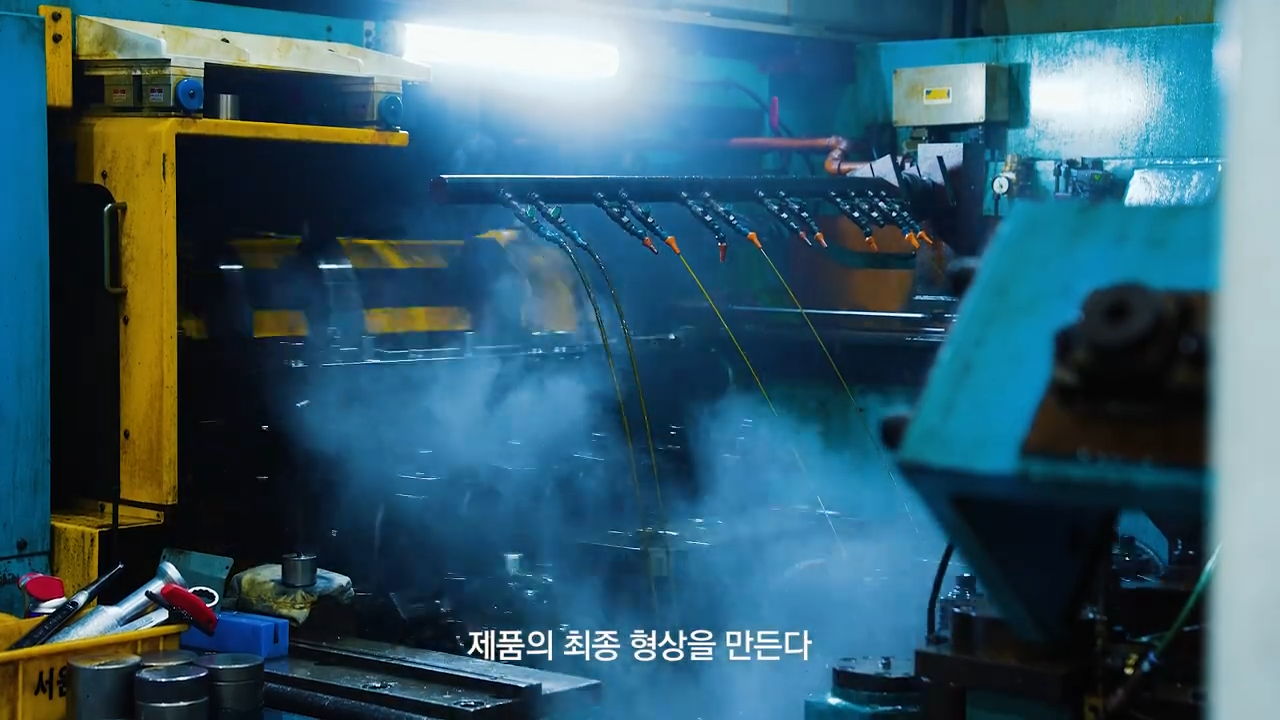

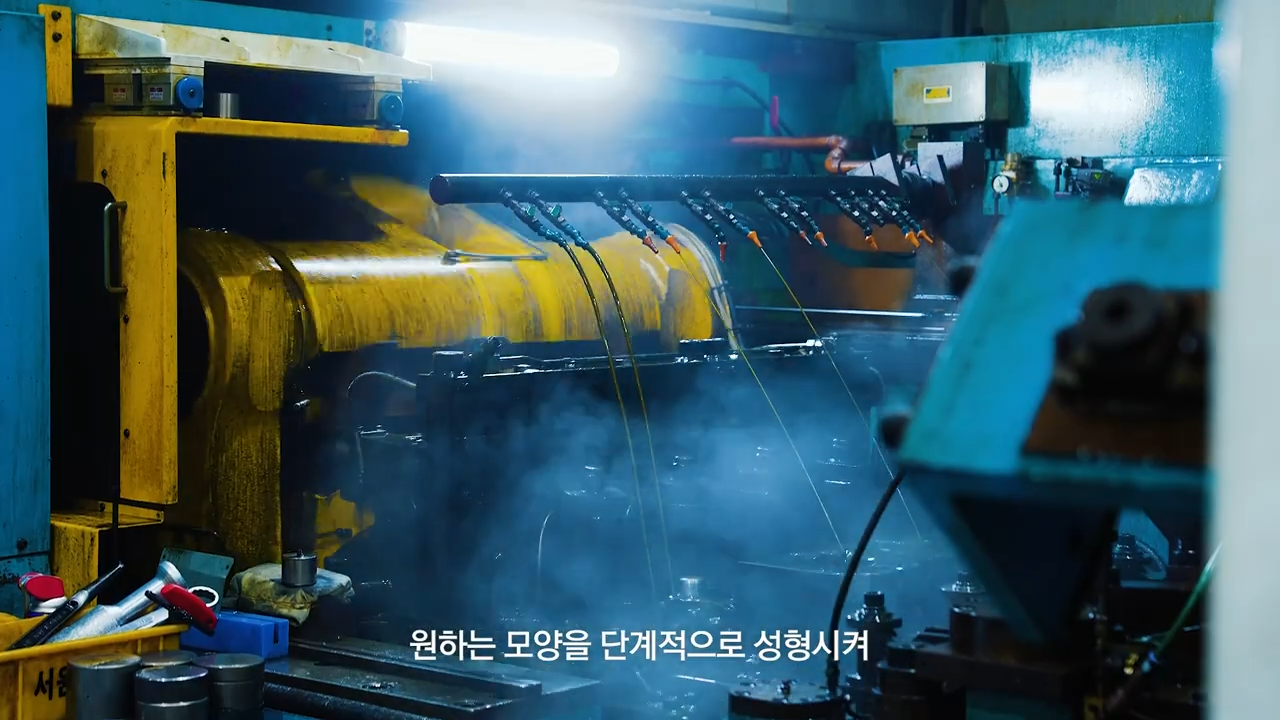

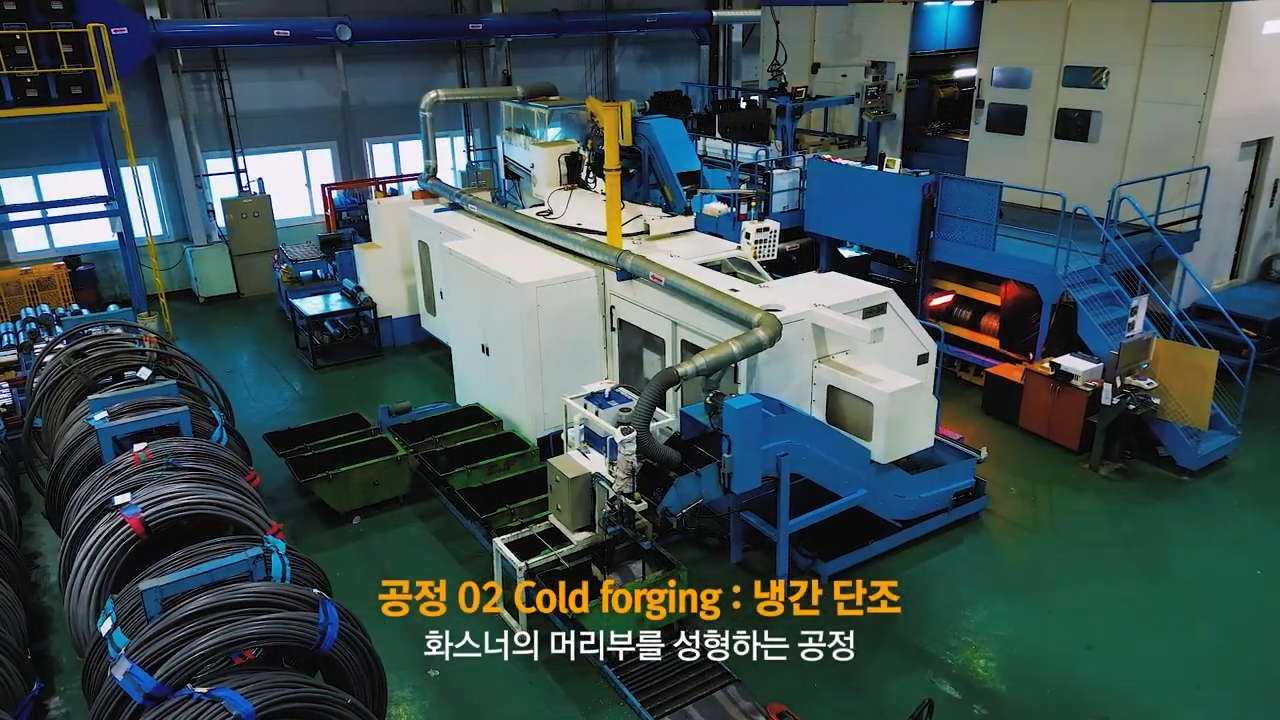

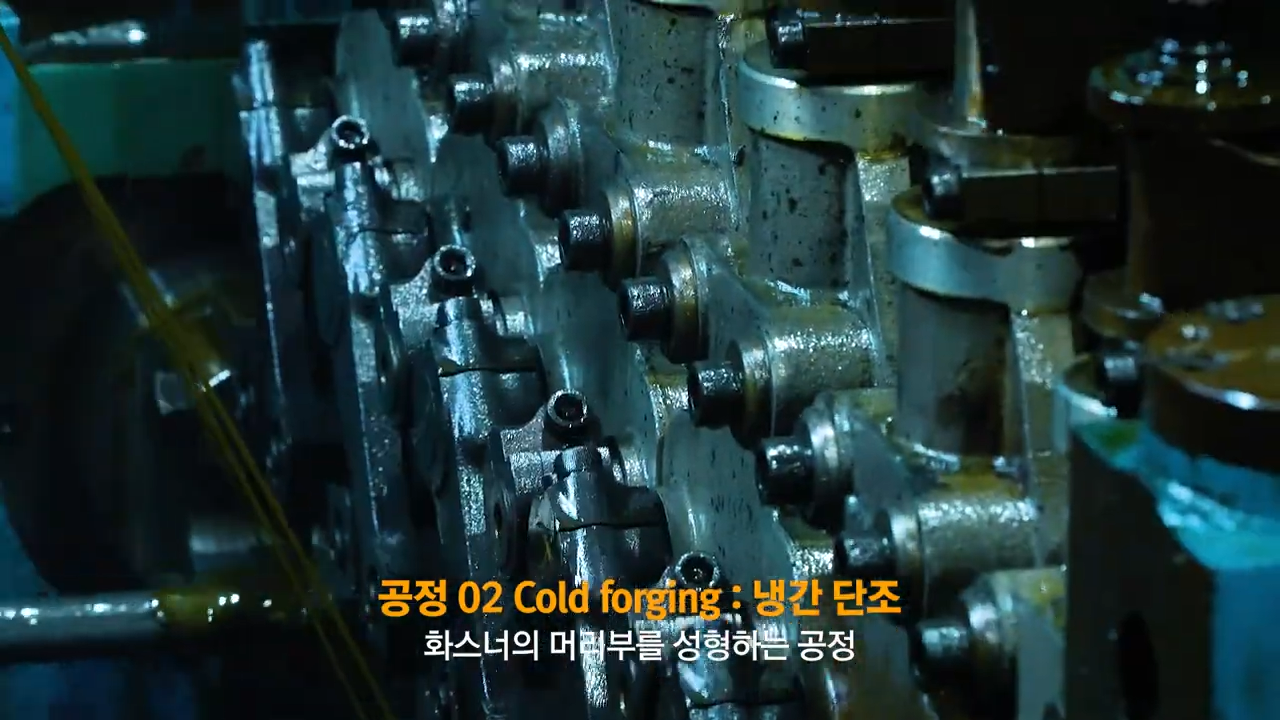

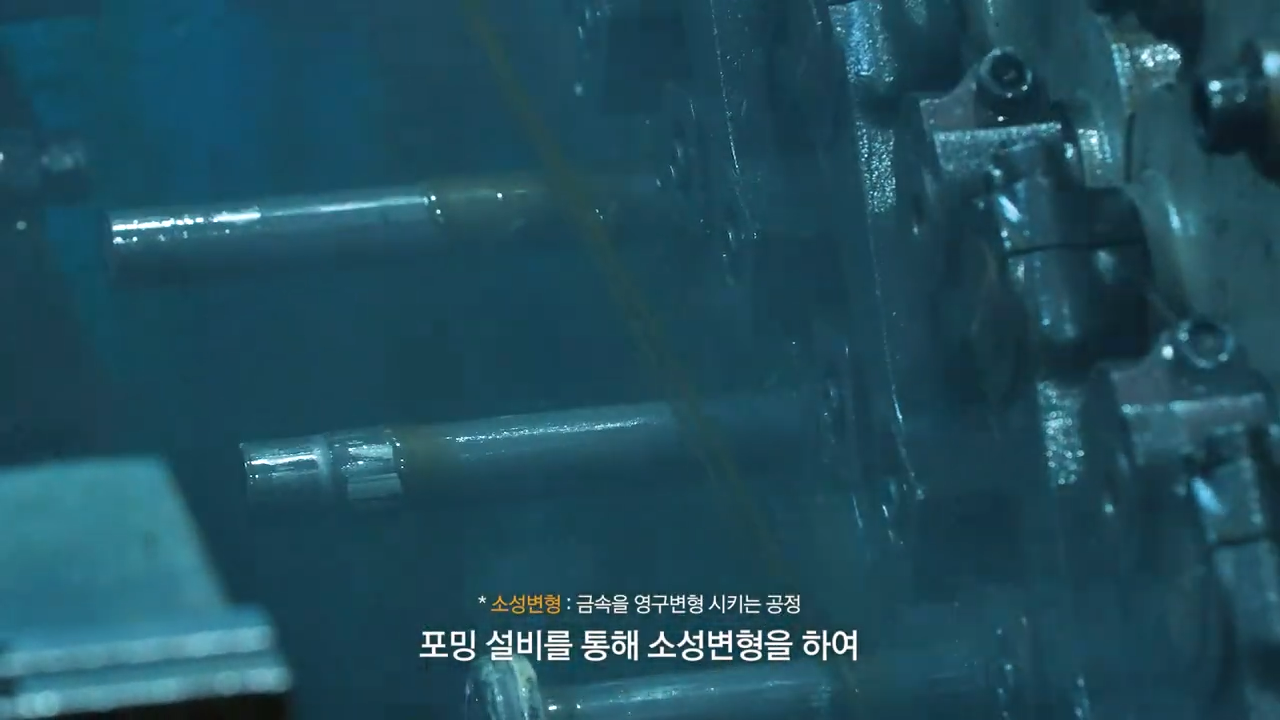

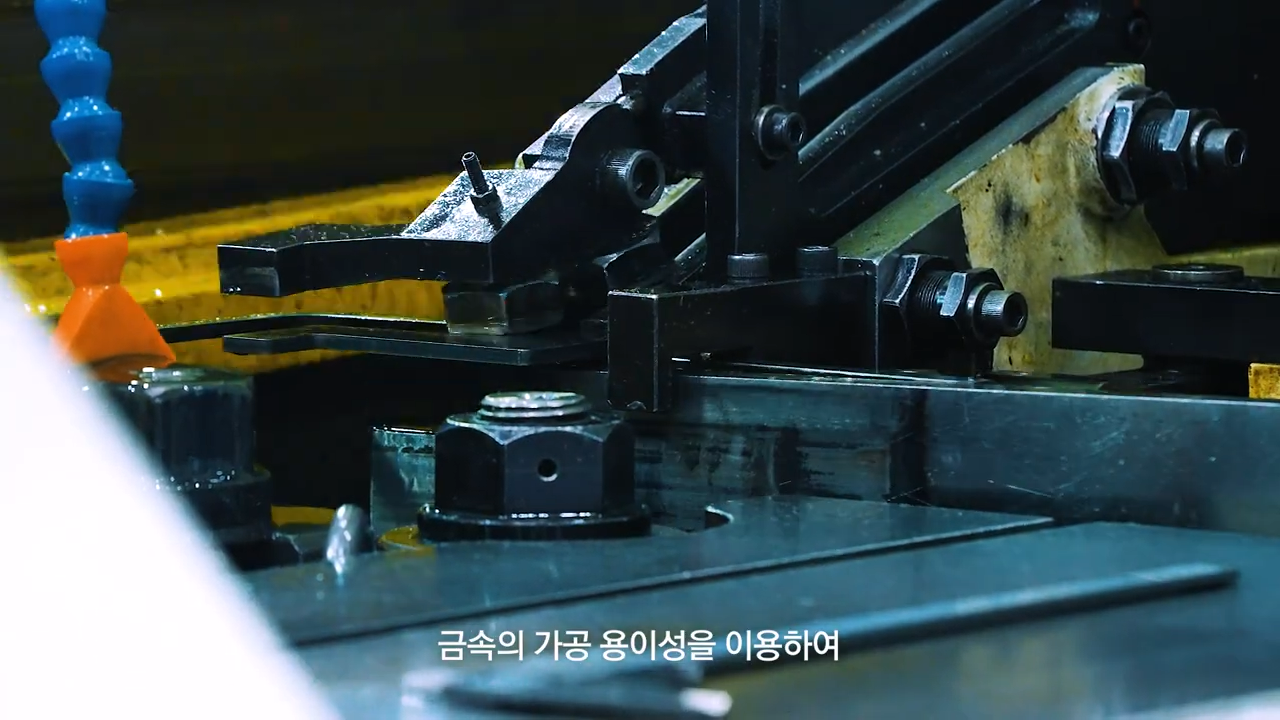

2. 냉간 단조(Cold forging)

제련 과정을 통해 나온 자재를
볼트, 너트의 형태로 성형하는 과정입니다.


원하는 모양에 맞게 볼트와 너트를
단계적으로 성형하는 과정을 거칩니다.

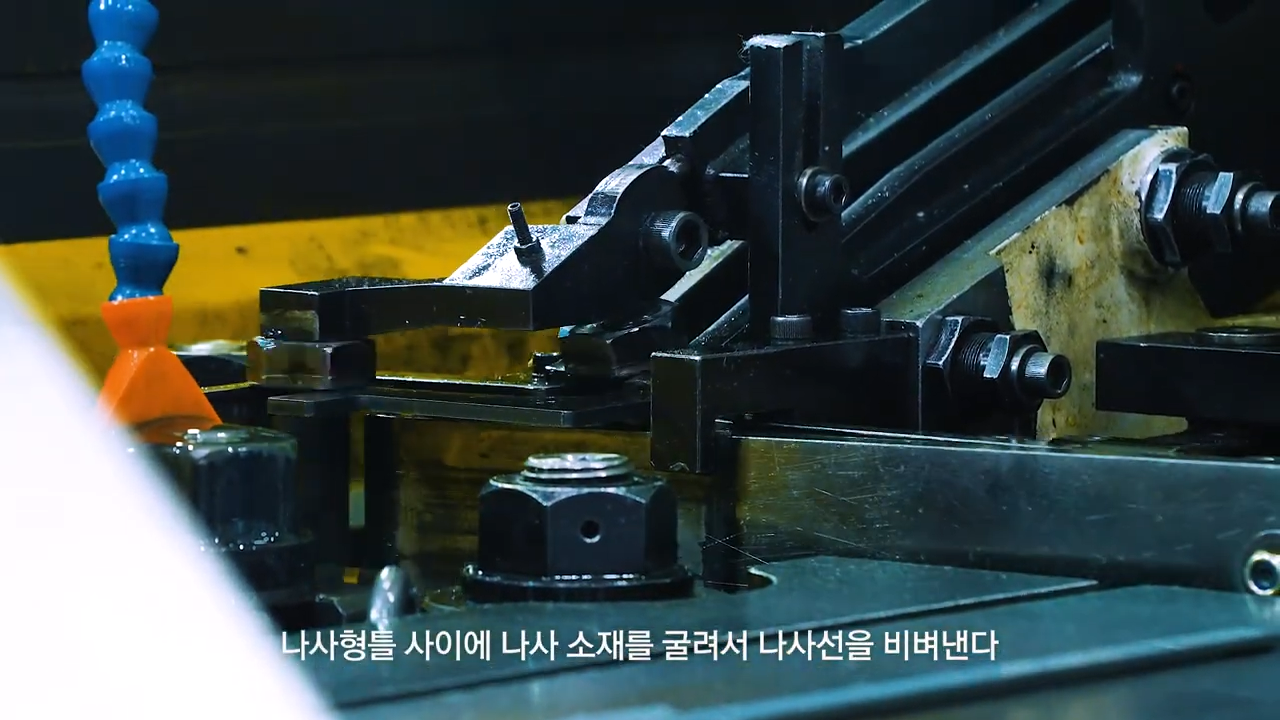

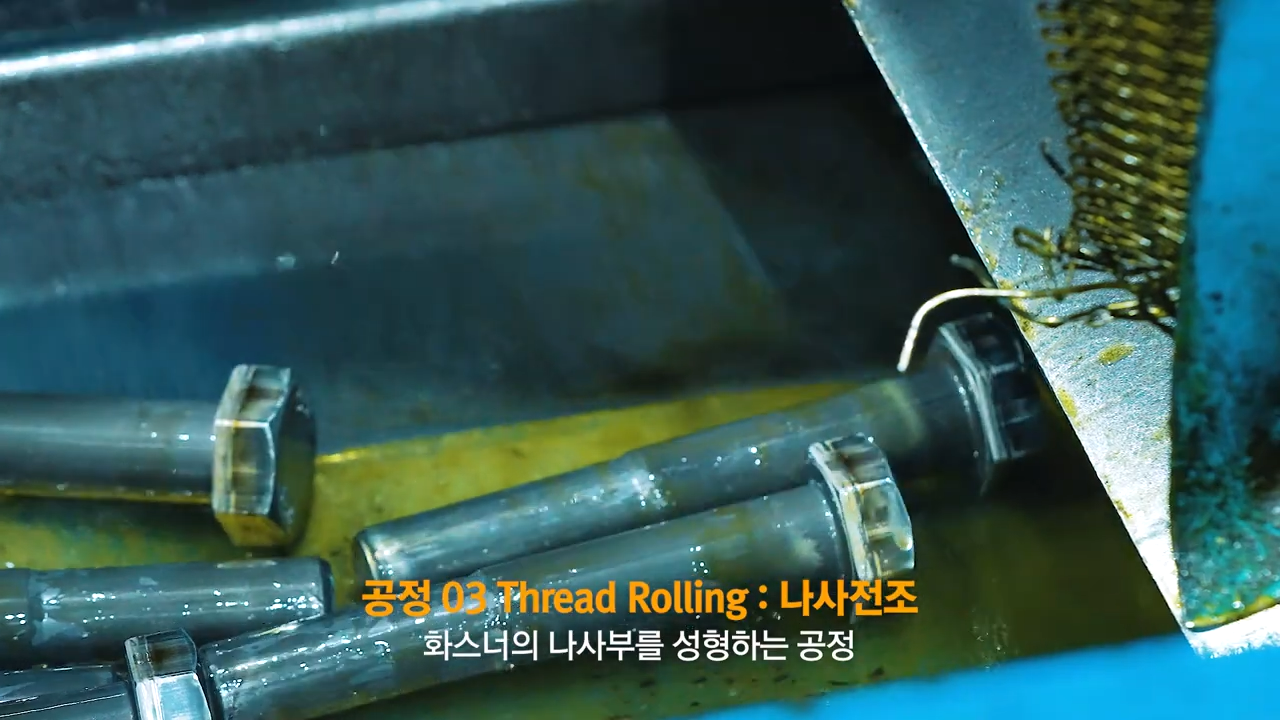

3. 나사전조(Thread Rolling)

 꼼꼼하고 세밀한 과정을 거쳐
소재 규격 점검과 성형을 마친 볼트는
너트와 결합되는 부분을 만드는
전조의 과정을 거치게 되는데요.



전조 과정에서는 표면에 나사산을 파낸
‘전조 다이스’라는 공구에 소재를 강한 힘으로 회전시켜
나사산을 새기는 작업을 진행합니다.

이 과정에서 나사 길이 초과 및 미달이나
산 쏠림이나 빗나가는 경우 등을 주의하여 작업합니다.

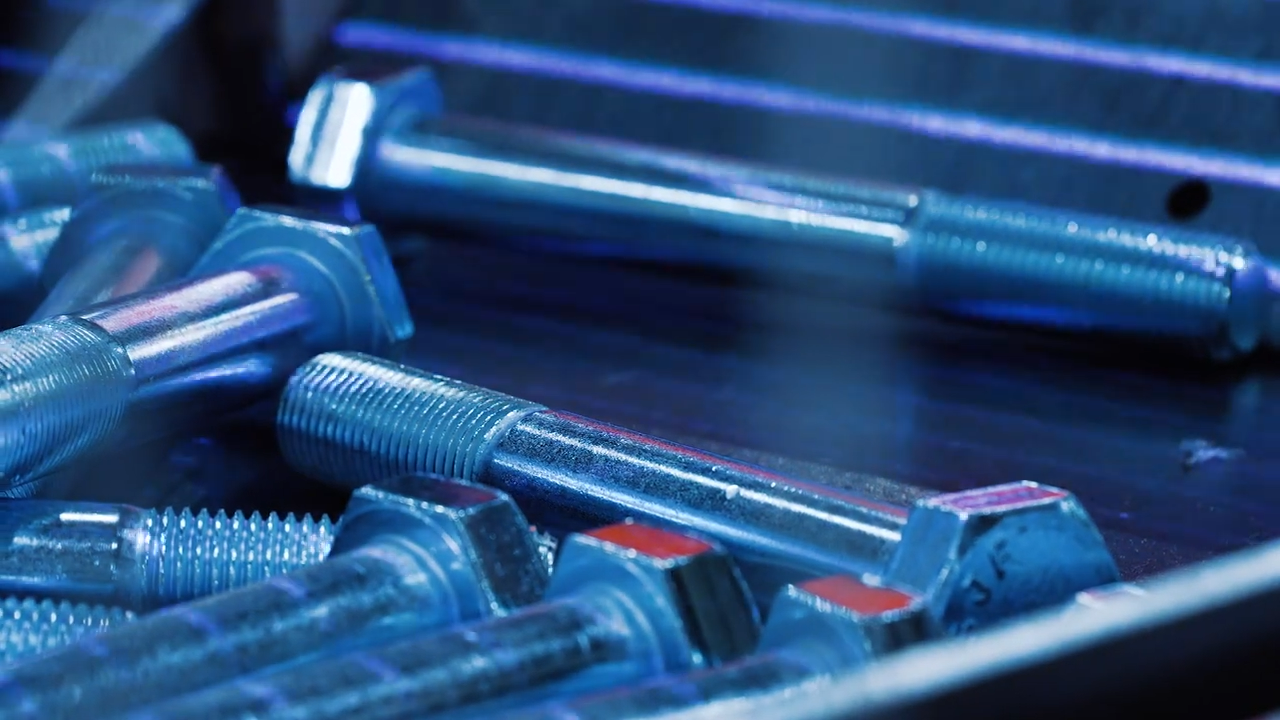

전조 과정을 마친 제품은
완벽한 품질을 위해 다시 한 번 검사를 진행합니다.

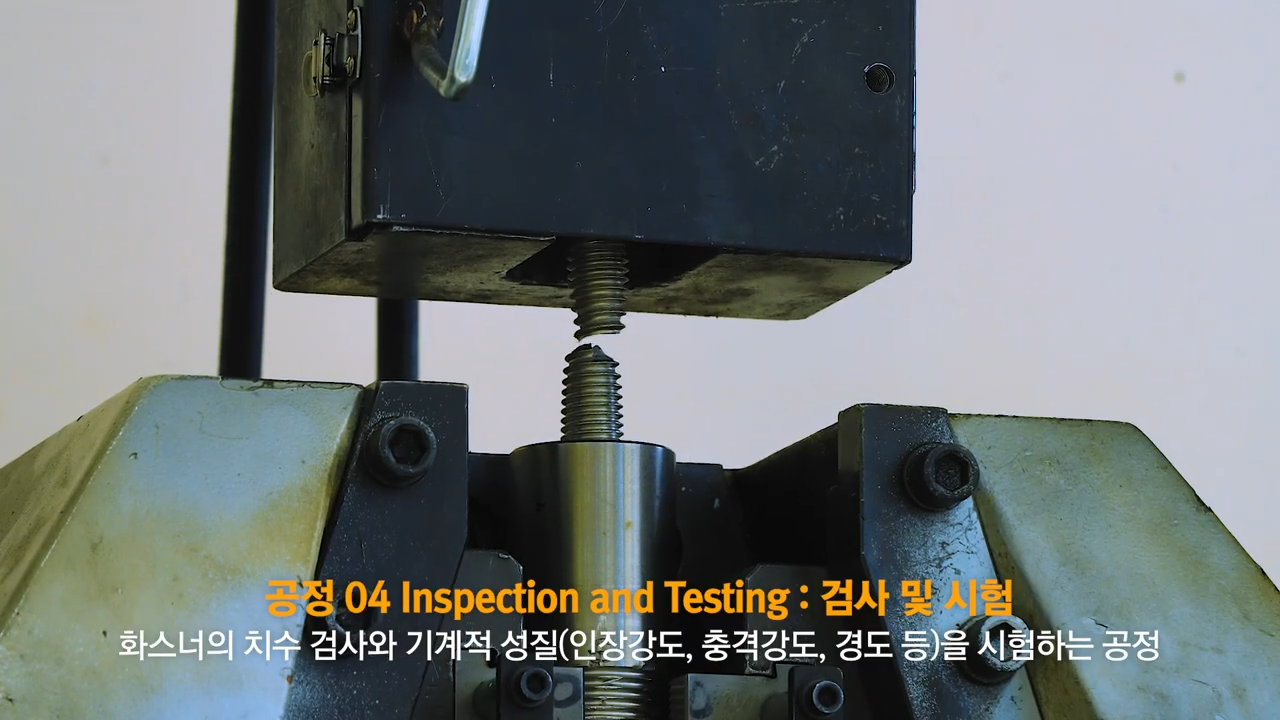

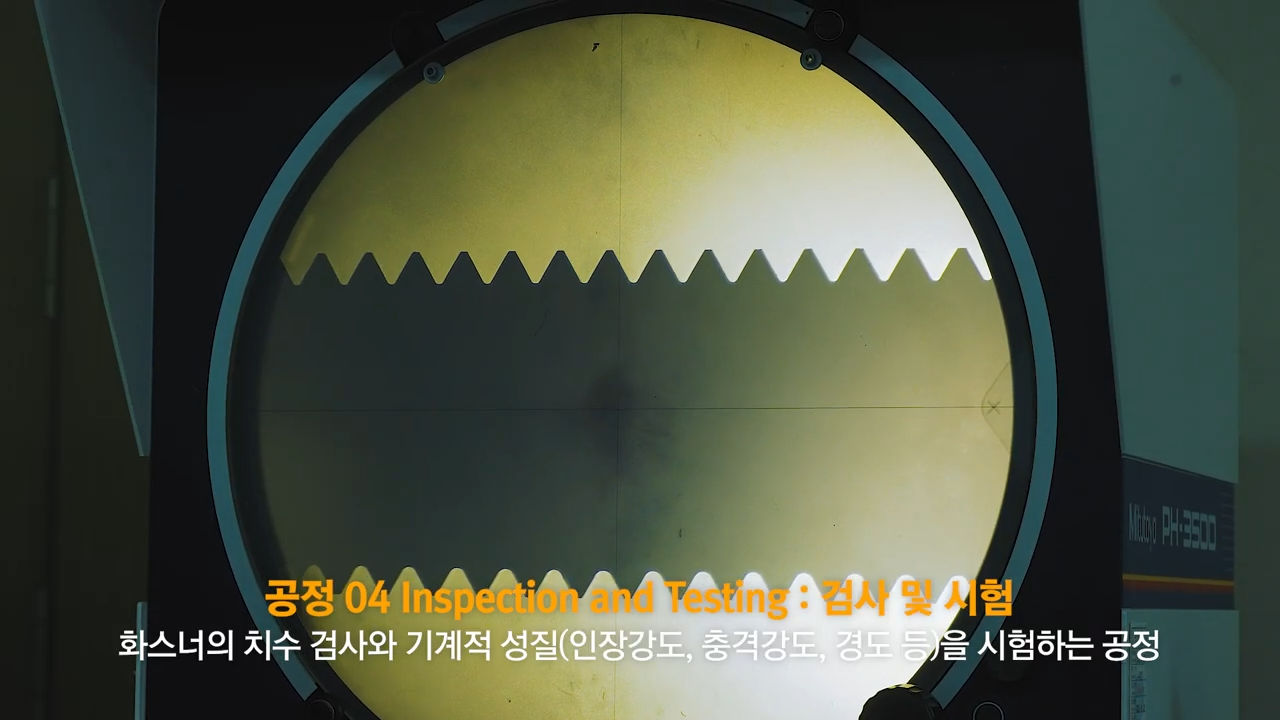

4. 검사 및 시험(Inspection and Test)

 검사 과정에서는 100t을 견딜 수 있는 인장시험기와 충격시험기,
볼트, 너트의 코팅이나 열처리 상태를 분석하는 축력시험기, 성분분석기까지

제품의 안정성과 품질을 직접 검사해보는 과정을 통해
최상의 제품을 출하/판매할 수 있도록 합니다.

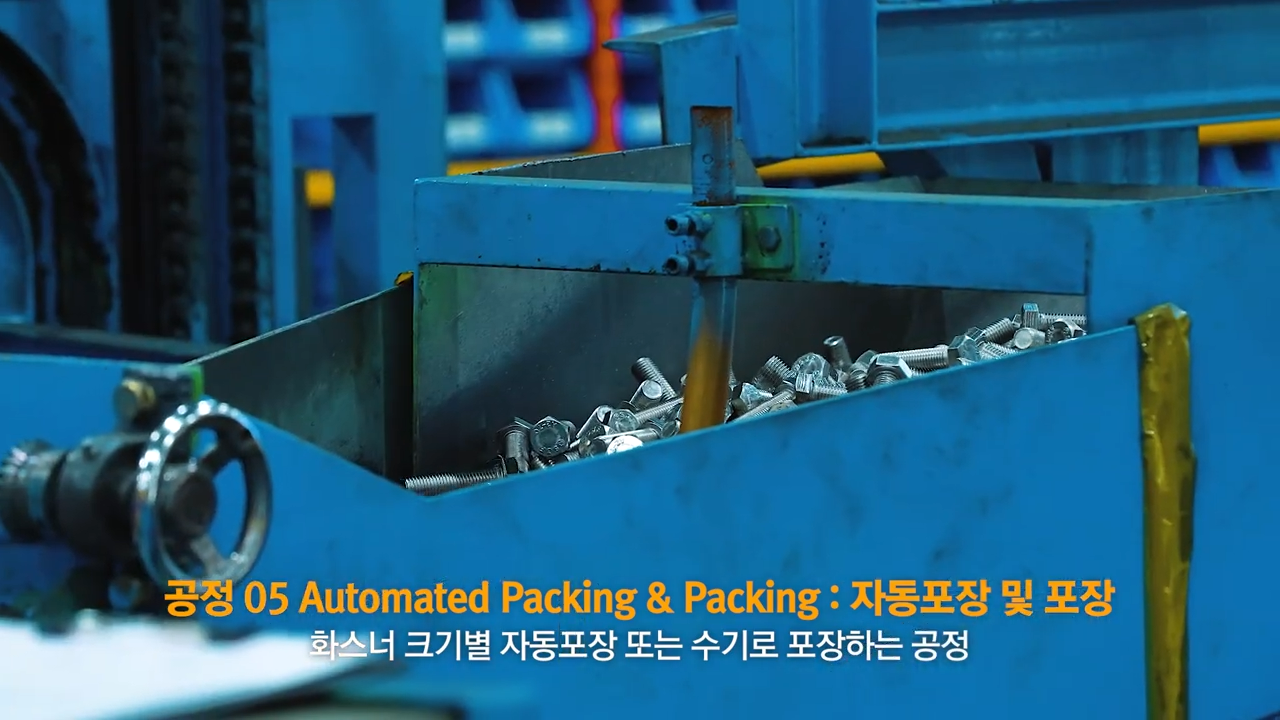

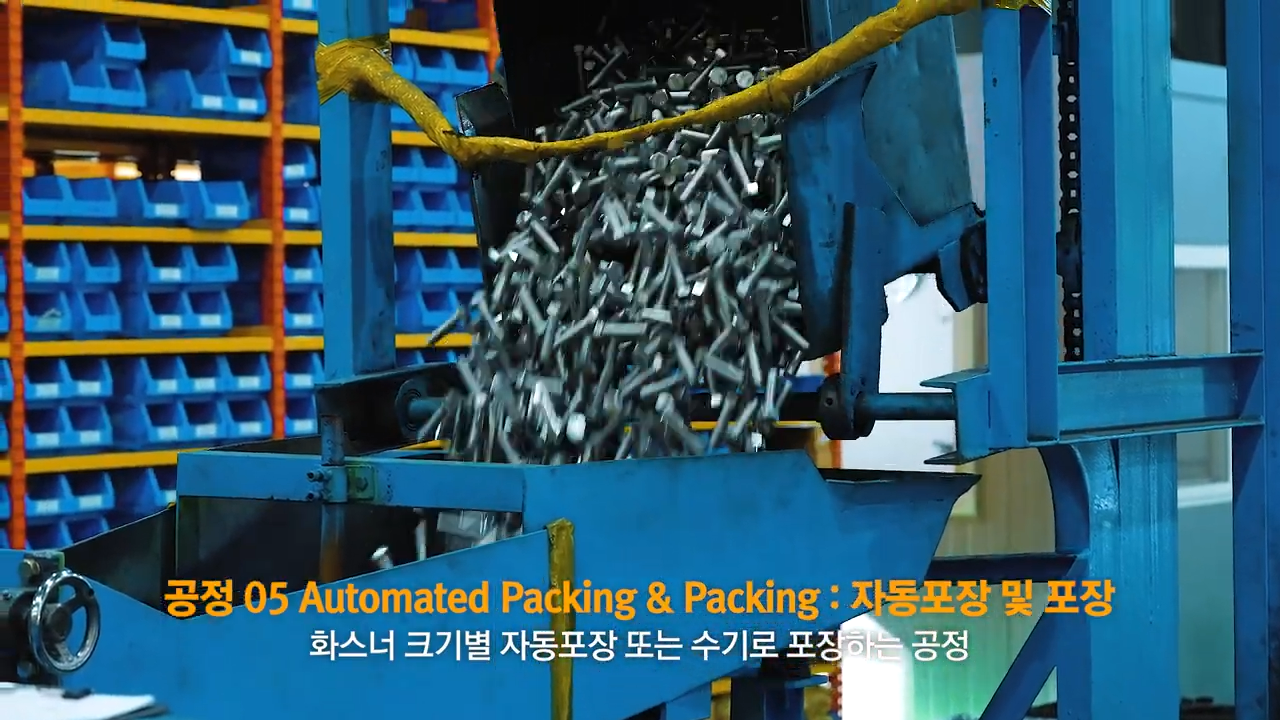

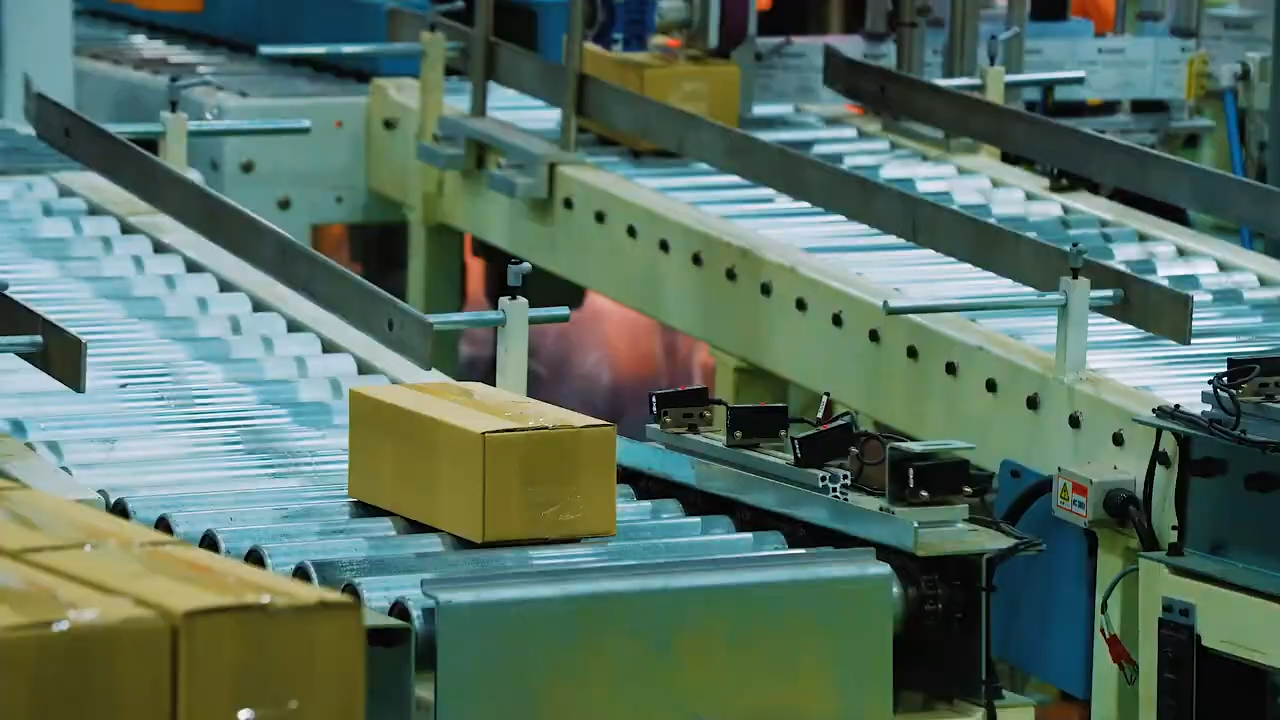

5. 포장(Packing)

 제조 공정을 모두 마친 제품을
자동 포장 프로세스를 이용하여 포장하는 과정입니다.



완성된 제품은 알맞은 포장지에 표준 수량만큼 담기고
마지막으로 포장 작업을 거쳐
출고 가능한 상태로 마무리됩니다.

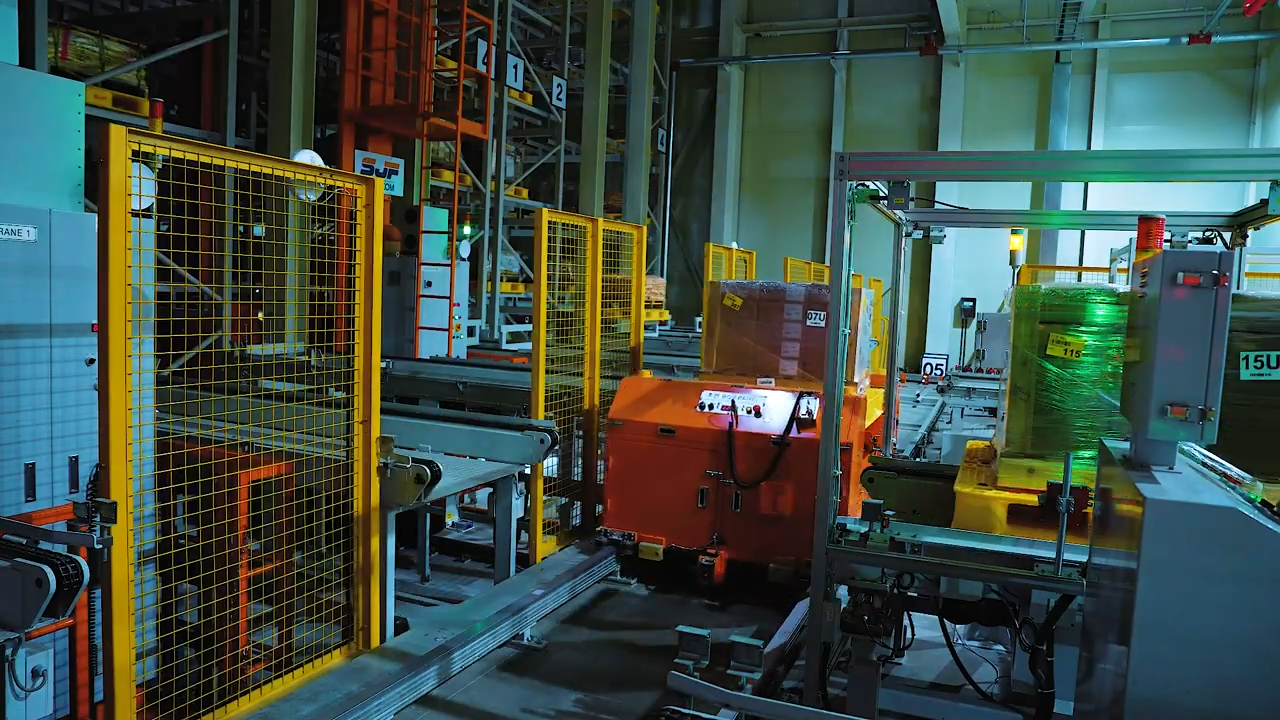

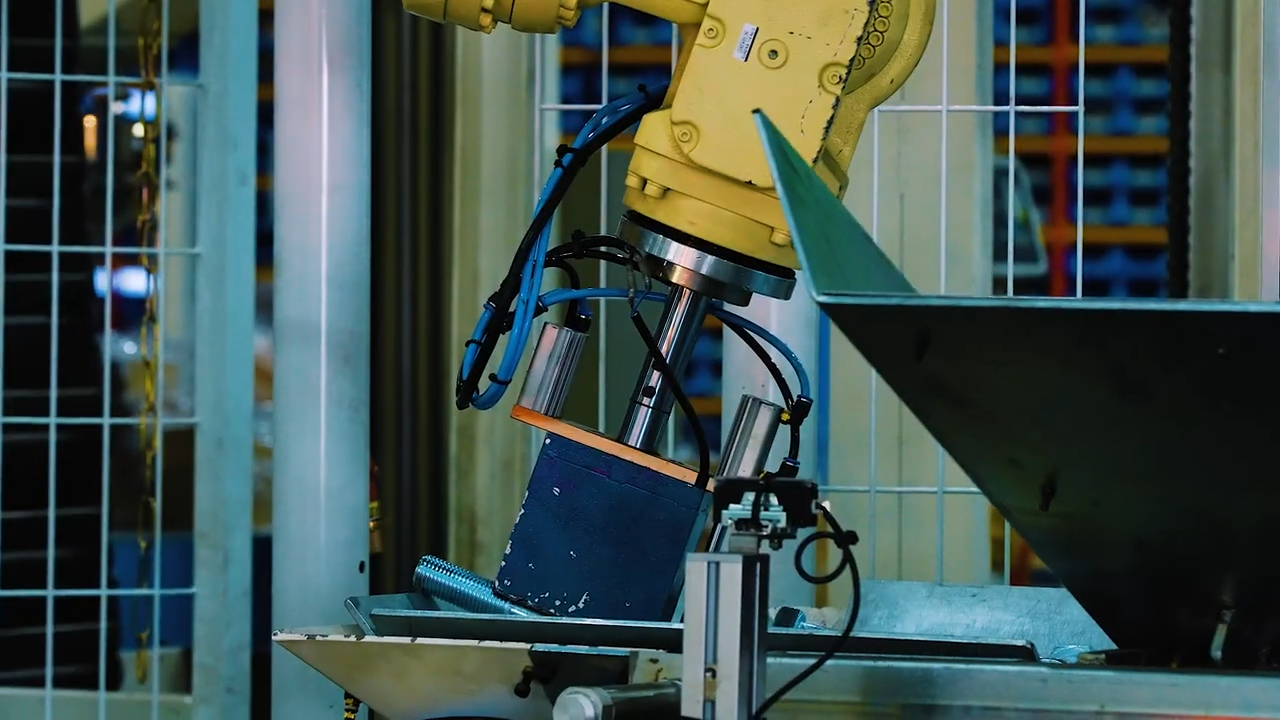

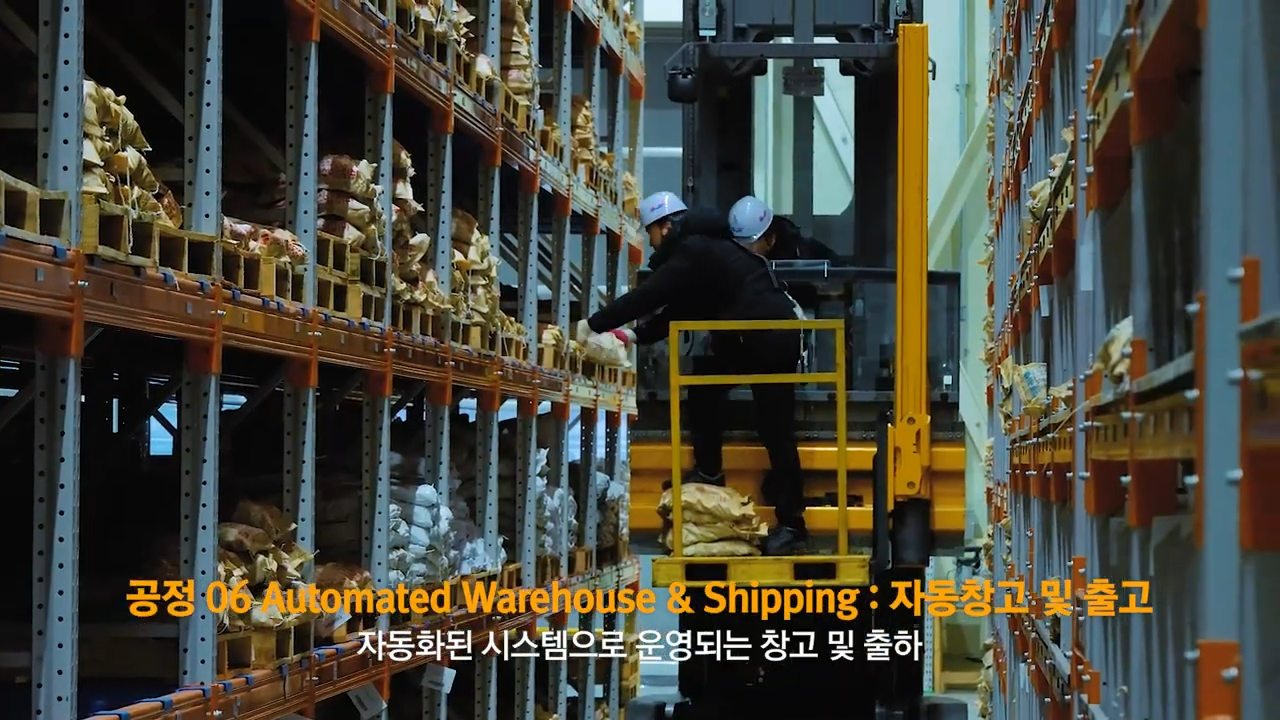

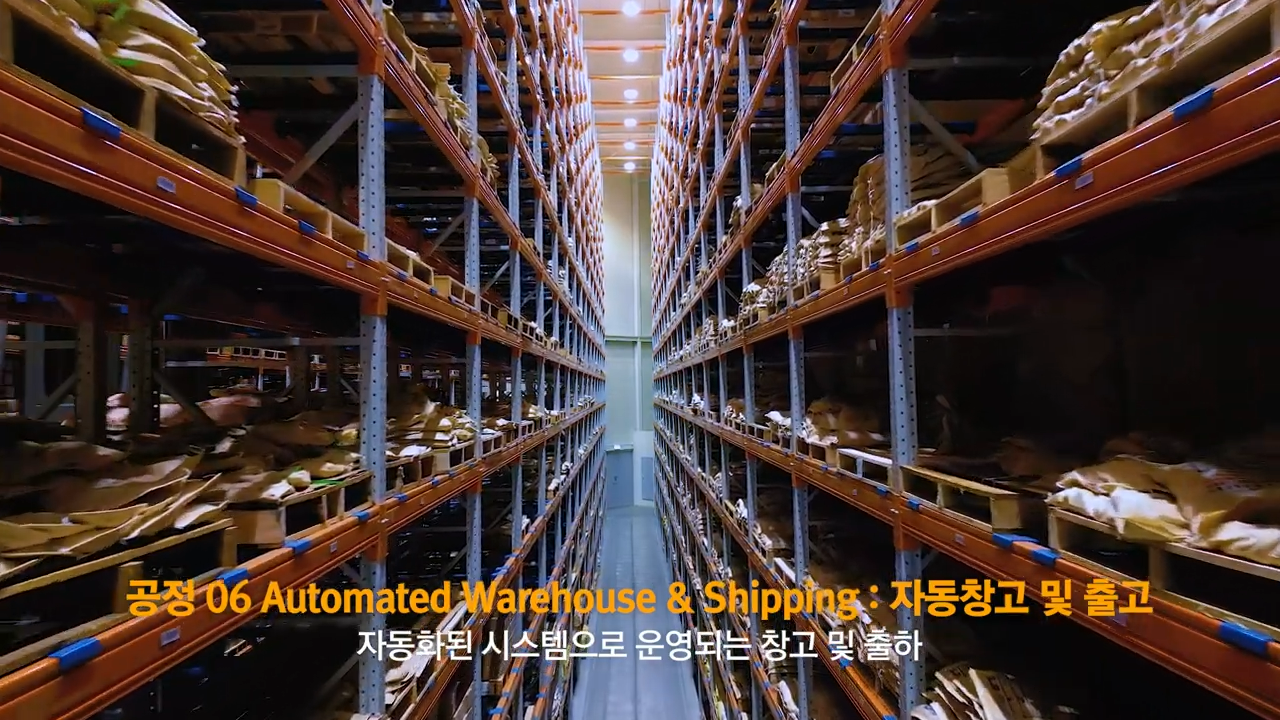

6. 자동창고 및 출고(Automated Warehouse & Shipped)

신진화스너공업(주)에서 제작된
방대한 종류와 양의 볼트와 너트는
고객사에 납품되기 전까지 창고에 보관 하는데요.



수많은 제조 과정과 검수를 거쳐 제작된 볼트와 너트는
꼼꼼하고 안전한 자동화 관리 시스템을 통해
체계적인 적재, 관리 및 출고가 이루어집니다.





가장 기초적이고 중요한 제련의 과정부터
최고의 품질을 위한 수많은 품질 검수까지,
신진화스너공업(주)의 독보적인 기술력이 돋보이는 제조 현장이었는데요.

IBK기업은행이 담아낸
신진화스너공업(주)의 제작 공정을 시청하고 싶은 분들은
아래 링크로 확인해 주세요!
(팩토리 유니버스 바로가기)

앞으로 IBK기업은행이 들려드릴
K-제조 공장의 이야기 [팩토리 유니버스]
많은 관심과 응원 부탁드립니다!
